在制造業中，精密注塑件的設計對于產品質量、生產效率及成本控制至關重要。隨著各行業對產品精度、性能要求的不斷提高，掌握精密注塑件設計要點成為行業發展的關鍵。本文將詳細介紹相關要點，助力設計出高質量的精密注塑件。

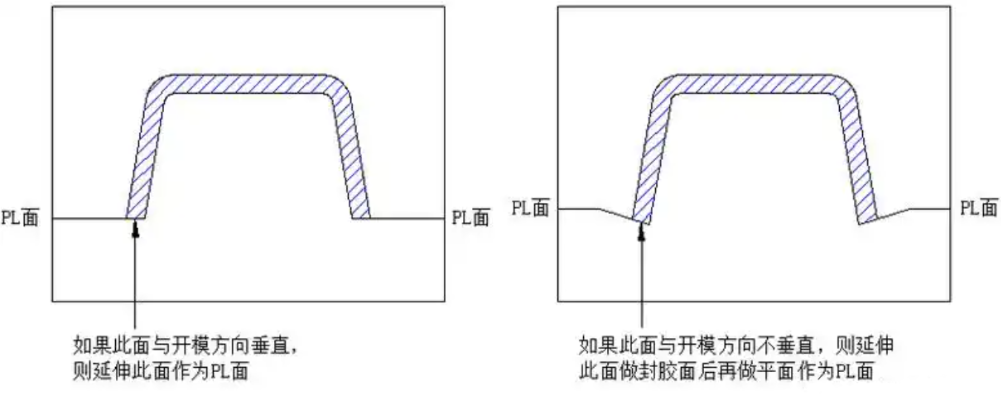

一、確定開模方向與分型線

開模方向決定了注塑件能否順利從模具中脫出，分型線則是模具開合的分界面。在設計初期，需精準規劃開模方向，使產品的加強筋、卡扣、凸起等結構與開模方向一致，減少抽芯機構的使用，降低模具復雜度，延長模具使用壽命。如汽車保險杠，開模方向多沿車身坐標 χ 方向，若方向偏差，需在產品圖中明確夾角。同時，合理選擇分型線，避免在外觀面產生明顯痕跡，改善產品外觀與性能。例如，對于外觀要求高的電子設備外殼，巧妙設計分型線可將其隱藏在不顯眼位置。

二、合理設置脫模斜度

脫模斜度能確保注塑件在脫模過程中不被拉傷、頂傷。光滑表面脫模斜度一般應大于 0.5 度，細皮紋表面大于 1 度，粗皮紋表面大于 1.5 度。對于深腔結構產品，外表面斜度小于內表面斜度，保證注塑時模具型芯不偏位，使產品壁厚均勻，且增強開口部位材料的密度與強度。如手機殼這類深腔注塑件，合適的脫模斜度可使產品順利脫模，減少次品率。

三、把控產品壁厚

各類塑料都有適宜的壁厚范圍，通常在 0.5 - 4mm。壁厚超過 4mm，冷卻時間大幅延長，易出現縮印等問題。壁厚不均是注塑件常見缺陷的根源，會導致表面縮印、氣孔和熔接痕。以某品牌家電外殼為例，早期設計因壁厚不均，氣孔缺陷率高達 15%，經優化壁厚設計后，缺陷率降至 5% 以下。設計時應盡量使壁厚均勻，若需改變壁厚，應采用漸變過渡，避免突變。

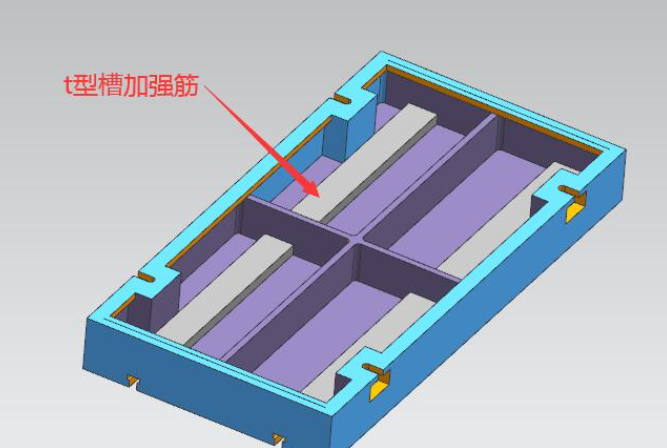

四、優化加強筋設計

加強筋可顯著增加產品剛性，減少變形。但加強筋厚度須小于產品壁厚的 1/3，否則易引起表面縮印。加強筋單面斜度應大于 1.5°，防止頂傷。在大型注塑產品如汽車內飾件中，合理布置加強筋，能在不增加壁厚的前提下，大幅提升產品強度，降低材料成本。

五、處理好圓角與孔

圓角過小，產品和模具型腔都可能產生應力集中，導致開裂。設置合理圓角，不僅能改善模具加工工藝，還可避免分型線移動。對于孔的設計，形狀盡量簡單，以圓形為佳?？椎妮S向與開模方向一致，可避免抽芯；長徑比大于 2 時，要設脫模斜度；盲孔長徑比一般不超 4；孔與產品邊緣距離大于孔徑尺寸。在電子連接器注塑件中，對孔的精度和位置要求極高，嚴格按此設計才能保證產品性能。

六、考慮抽芯、滑塊機構及避免方法

抽芯滑塊機構用于成型復雜產品結構，但易帶來拼縫線、縮水等缺陷，還會增加模具成本、縮短模具壽命。若無特殊要求，設計注塑產品時應盡量避免抽芯結構，可通過改變孔軸向和筋的方向?yàn)殚_模方向，或利用型腔型芯碰穿等方法簡化模具結構。例如，一些玩具注塑件通過巧妙設計，減少了抽芯結構的使用，降低了生產成本。

七、關注注塑件精度與變形

注塑件因材料特性和成型工藝，收縮率存在不均勻性和不確定性，精度低于金屬件。設計時不能簡單套用機械零件尺寸公差，應依據 GB/T14486－93《工程塑料模塑塑料件尺寸公差》，根據塑料原料和制件使用要求確定尺寸公差。為減少變形，要提高產品結構剛性，避免平板結構，合理設置翻邊、凹凸結構及加強筋。在生產平板電腦外殼時，通過優化結構設計，將產品變形量控制在極小范圍內，保證了產品的裝配精度。

八、合理運用焊接與扣位設計

采用焊接（熱板焊、超聲波焊、振動焊等）可提高注塑件聯接強度，簡化產品設計。如在一些大型塑料容器制造中，焊接工藝使各部件連接牢固?？畚谎b置設計時，多個扣位共用可增加使用壽命，同時要嚴格控制相關尺寸公差，預留改模加膠空間，防止扣位損壞或裝配過松。在電子產品組裝中，扣位設計方便了產品的拆卸與維修。

總之，精密注塑件設計需綜合考量多方面因素，從開模方向到細節結構，每一步都關乎產品質量與生產效益。設計師應不斷積累經驗，結合先進技術與理念，持續優化設計方案，以滿足日益增長的市場需求。
